Popis

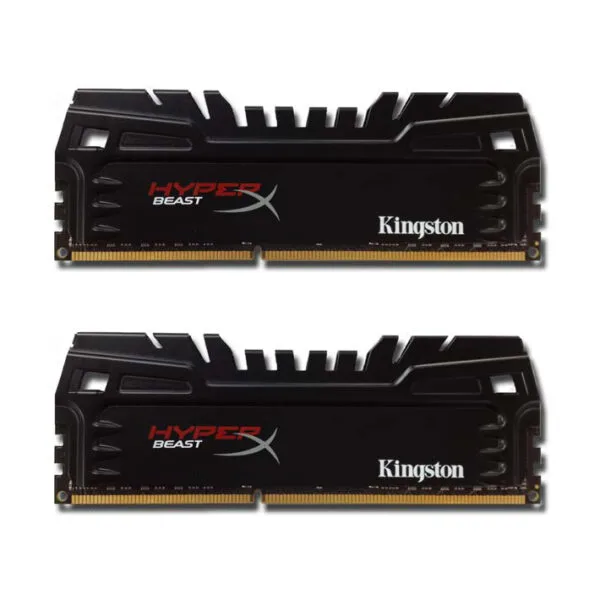

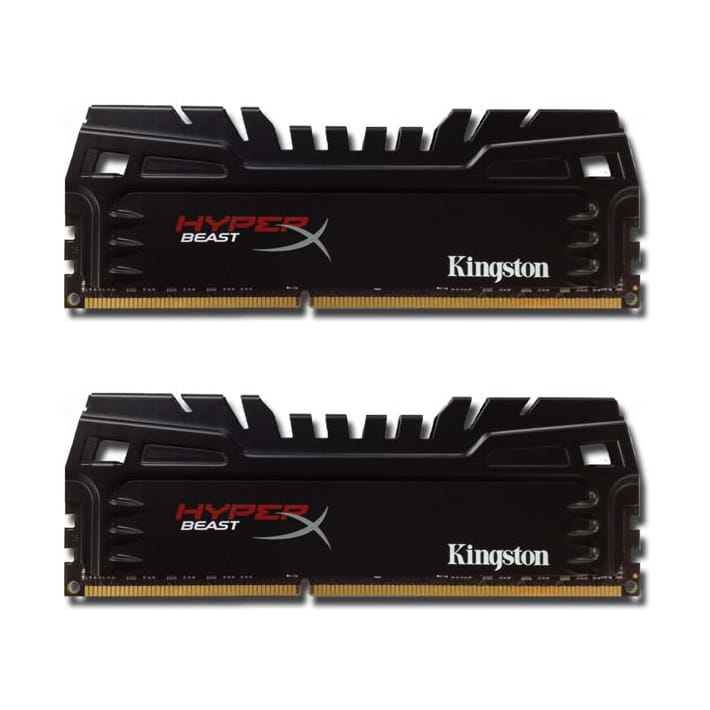

Použitá sada modulů podporuje Intel® XMP (Extreme Memory Profiles). Celková kapacita sady je 16 GB. Každá sada modulů byla testována pro provoz s pamětí DDR3-2133 s nízkou latencí časování 11-12-11 při napětí 1,60 V. Moduly SPD jsou naprogramovány na standardní časování DDR3-1333 s latencí JEDEC 9-9-9 při 1,5 V. Každý 240pinový modul DIMM používá zlaté kontakty a vyžaduje napětí +1,5 V. Elektrické a mechanické specifikace standardu JEDEC jsou následující:
XMP TIMING PARAMETERY
JEDEC: DDR3-1333 CL9-9-9 1.5V
XMP Profile #1: D3-2133 CL11-12-11 1.60V
XMP Profile #2: D3-1600 CL9-9-9 1.5V
CL(IDD) 9 cyklů
Doba cyklu řádku (tRCmin) 49,5ns (min.)
Refresh to Active/Refresh | Doba příkazu (tRFCmin) 260ns (min.)
Doba aktivního řádku (tRASmin) 36ns (min.)
Maximální provozní výkon 2.460 W* (na modul)
UL Rating 94 V - 0
Provozní teplota Teplota skladování 0 - 85°C
Skladovací teplota -55 - 100°C
Výkon se liší v závislosti na použité paměti SDRAM.
JEDEC standard 1.5V (1.425V ~ 1.575V) Power Supply
VDDQ = 1.5V (1.425V ~ 1.575V)
667MHz fCK for 1333Mb/sec/pin
8 independent internal bank
Programmable CAS Latency: 9, 8, 7, 6
Posted CAS
Programmable Additive Latency: 0, CL - 2, or CL - 1 clock
Programmable CAS Write Latency(CWL) = 7 (DDR3-1333)
8-bit pre-fetch
Burst Length: 8 (Interleave without any limit, sequential with starting address “000” only), 4 with tCCD = 4 which does not allow seamless read or write [either on the fly using A12 or MRS]
Bi-directional Differential Data Strobe
Internal(self) calibration : Internal self calibration through ZQ pin (RZQ : 240 ohm ± 1%)
On Die Termination using ODT pin
Average Refresh Period 7.8us at lower than TCASE 85°C, 3.9us at 85°C < TCASE < 95°C
Asynchronous Reset
PCB : Height 1.827” (46.41mm) w/ heatsink, double sided componentVelikost: 46,41x133,35x8,6 mm
